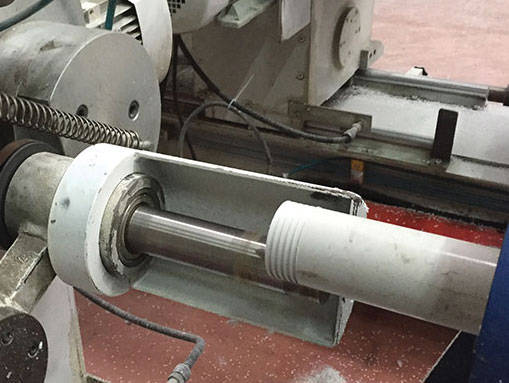

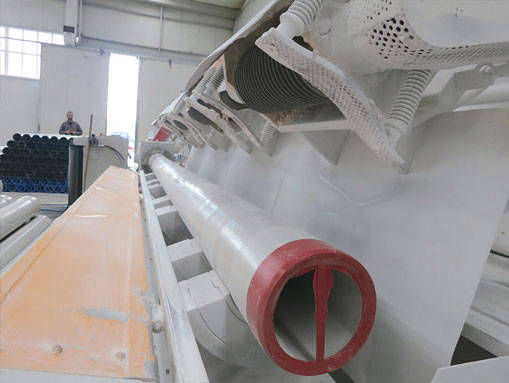

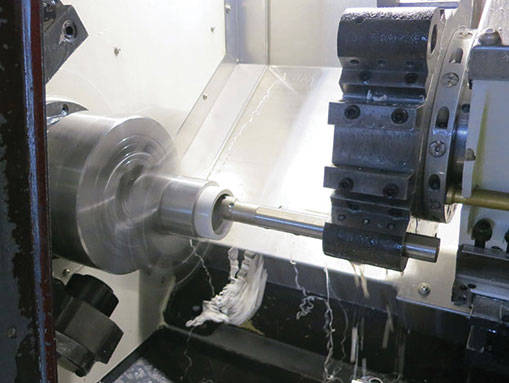

DCP Kolon Boruları için tasarlanmış manşon ve boruların kare dişleri son nesil diş açma makinalarında yapılmaktadır. Özel üretim yöntemleri ile boru uçlarına kalınlaştırma yapılarak diş açma sonrası borunun güvenli et kalınlık değeri korunur. Manşonu boruya sabitlemek için özel yapıştırıcı kullanılmıştır. Boru ve manşon arasında kullanılan o-ring contalar ile sızdırmazlık sağlanır. Kuyu montajı sırasında uygulanan sıkma torku ile boru başı kısımları birbirine temas ederek kare dişlerde ön gerilme oluşturur. Bu ön gerilme dişlerdeki kendi kedine çözülmeyi önler.

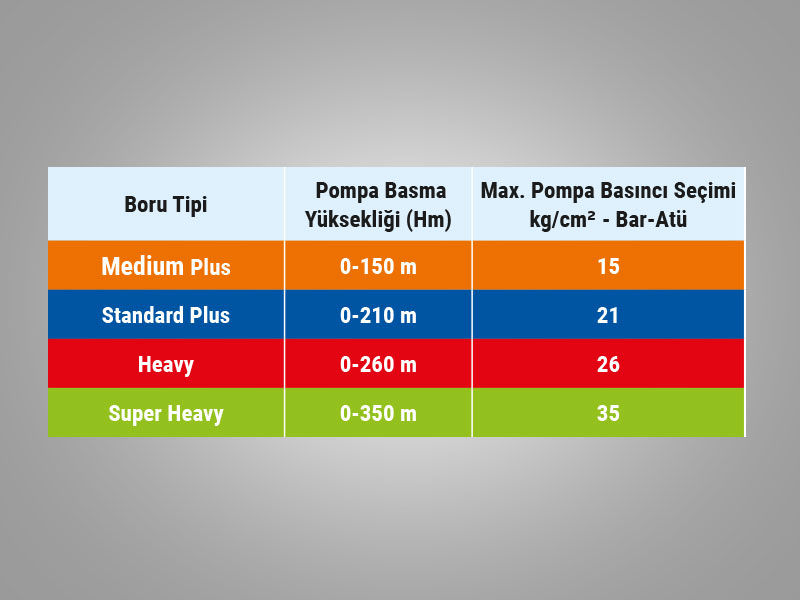

DCP Kolon Borularının tasarımı, sistemdeki tüm basınç faktörleri hesaba katılarak belirlenen pompaların güvenli basma yüksekliğine (Hm)
göre yapılmıştır. DCP Kolon Boruları, daha düşük derinliklerde kullanılacak olsa bile pompanın max.basınç değerinden düşük tipte seçilmemelidir.

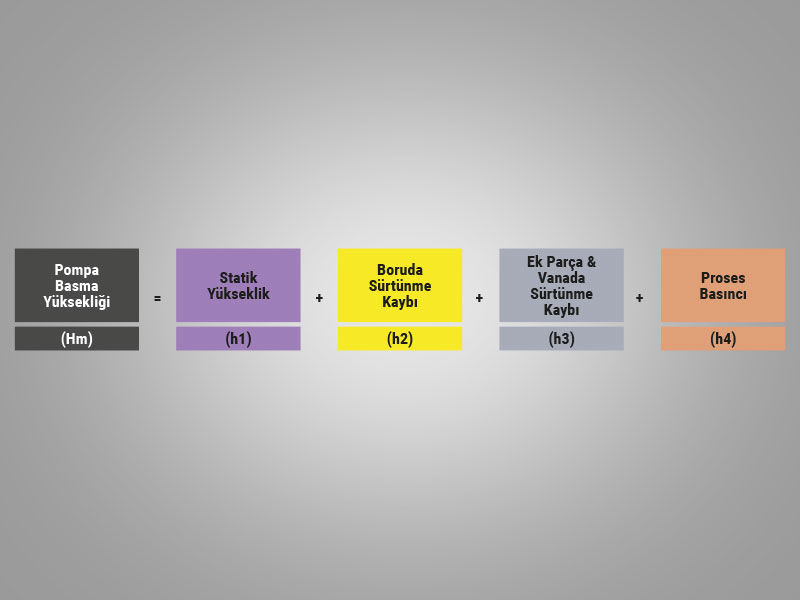

Pompanın max. basıncı, borunun izin verilen hidrostatik basıncını aşmamalıdır. Boruların döşeme derinlikleri aşağıda belirtilen formüle göre hesap edilmelidir . Tüm birimler metredir.

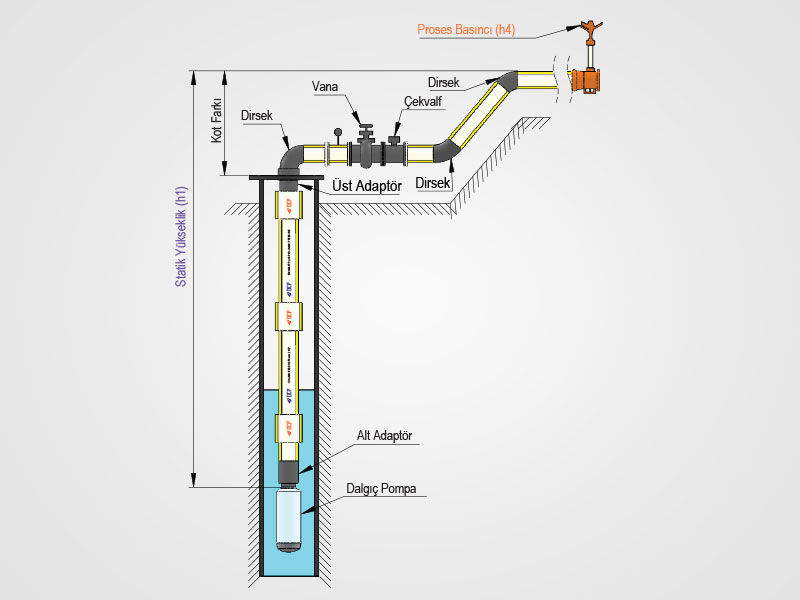

Pompa Basma Yüksekliği (Hm) : Boru hattındaki statik yükseklik ,sürtünme kayıpları ve proses basıncı sonucu boruya etki eden toplam basınçtır. Yükseklik-Basınç dönüşümünde genel prensip 10 mSS = 1 kg/cm2 dir.
Statik Yükseklik (h1) : Boru hattının en düşük ve en yüksek seviyesi arasındaki yükseklik farkıdır.
Boruda Sürtünme Kaybı (h2) : Boru hattı boyunca oluşan sürtünme kaybıdır. Kaybı en aza indirmek için uygun boru çapı seçilmelidir.
Borudaki sürtünme kayıpları Hazen-Williams formülü ile de hesaplanabilir.
Pm = 6.05x [(Qm 1,85)/(C1,85 dm4,87)] x105
Pm = Birim uzunluk borudaki sürtünme direnci (bar/m)
Qm = debi (lt/dk)
C = Sürtünme Kaybı Katsayısı (PVC =150 )
dm = boru iç çapı (mm)
Ek Parça & Vanada Sürtünme Kaybı (h3) : Sistemdeki ek parça ve vana gibi unsurların oluşturduğu basınç kaybıdır. Pratikte %10 (h1+h2) alınır.
Daha doğru hesaplamalar için vana ve ek parçaların aynı direnç kaybına tekabül eden eşdeğer düz boru boyları kullanılmalıdır . Üreticilerin kataloglarından yararlanılabilir.
Proses Basıncı (h4) : Boru hattının sonunda gerekli olan işletme basıncıdır. (Sulama sistemlerinde 30 m (3 bar), konutlarda 10 m (1 bar), havuzlara serbest akışta 0m (0 bar) gibi).
Not: Normal kullanım sıcaklığı 25°C dir. Her 5 °C artan sıcaklıkta %10 performans kaybı dikkate alınacaktır.Maximum kullanım sıcaklığı 50 °C’dir.
50 °C ‘de %50 performans ile çalışmaktadır.
